Qu'est-ce qu'un refroidisseur intermédiaire dans un compresseur d'air ?
Qu'est-ce qu'unrefroidisseur intermédiaire de compresseur d'air?
La fonction principale d'un refroidisseur intermédiaire de compresseur d'air est de refroidir l'air avant qu'il n'entre dans la prochaine étape de compression. L'air froid a une densité plus élevée et est donc plus facile à comprimer que l'air chaud. Idéalement, la température de l'air doit être aussi proche que possible de la température de l'air ambiant. En règle générale, les refroidisseurs intermédiaires sont capables de refroidir l'air comprimé à moins de 20-30 degrés de la température de l'air ambiant.
Le processus de refroidissement commence par l'alimentation en eau froide du refroidisseur intermédiaire et du collecteur via des tuyaux. Les ailettes fixées aux tubes ajoutent de la stabilité et aident à augmenter la surface de refroidissement. L'utilisation de tubes de 3/8" au lieu de tubes de 5/8" permet d'inclure plus de tubes dans le faisceau, ce qui est une autre façon d'augmenter la surface.
Lorsque l'air traverse le refroidisseur intermédiaire, l'humidité de l'air à faible vitesse se condense et se sépare de l'air. L'humidité est éliminée du compresseur par une vanne située au bas du boîtier du refroidisseur intermédiaire. Cette méthode d'élimination empêche la perte d'air comprimé précieux et élimine le besoin d'éliminer l'eau entraînée pendant le processus de refroidissement intermédiaire du compresseur, augmentant ainsi l'efficacité globale du compresseur. Ce processus d'élimination des particules d'eau réduit également la corrosion de la turbine, maintenant ainsi les performances du compresseur à long terme. L'air de refroidissement réduit en eau passe ensuite à l'étape de compression suivante, répétant le processus de refroidissement intermédiaire.
Faisceaux de tubes de refroidisseur d'air (refroidisseurs intermédiaires et après-refroidisseurs) pour compresseurs en tant que pièces de rechange
1. Refroidisseurs pour les anciens modèles de compresseur ZR : ZR2, ZR3, ZR4, ZR5, ZR6.
2. Refroidisseurs pour les nouveaux modèles de compresseur ZR : ZR55, ZR75, ZR90, ZR110, ZR132, ZR145, ZR160, ZR200, ZR250, ZR275, ZR300, ZR315, ZR355, ZR400, ZR425, ZR450, ZR500, ZR630, ZR700, ZR950 .
3. Refroidisseurs pour les modèles de compresseurs ZH et ZHC : ZH 7000, ZH 10000, ZH 15000
INGERSOLL RAND
1. CENTAC-I : OC-12, OC-15, 1C-20, 1C-21, 1C-25, 1C-30, 2C{ {13}}, 2C-35, 2C-40, 2C-40, 2C-50, 2C-55, 3C-60, 3C{{ 27}}M5, 3C-70, 3C-75M5, 3C-90, 4C-110, 4C-110M5, 4C-125, 4C -125M5, 4C-150, 4C-150M5
2. CENTAC-II : CVO, OCV, CV1, 1CV, CV1A, CV1B, ACII, ACV, CV2, 2CV, 1CII, 2CC

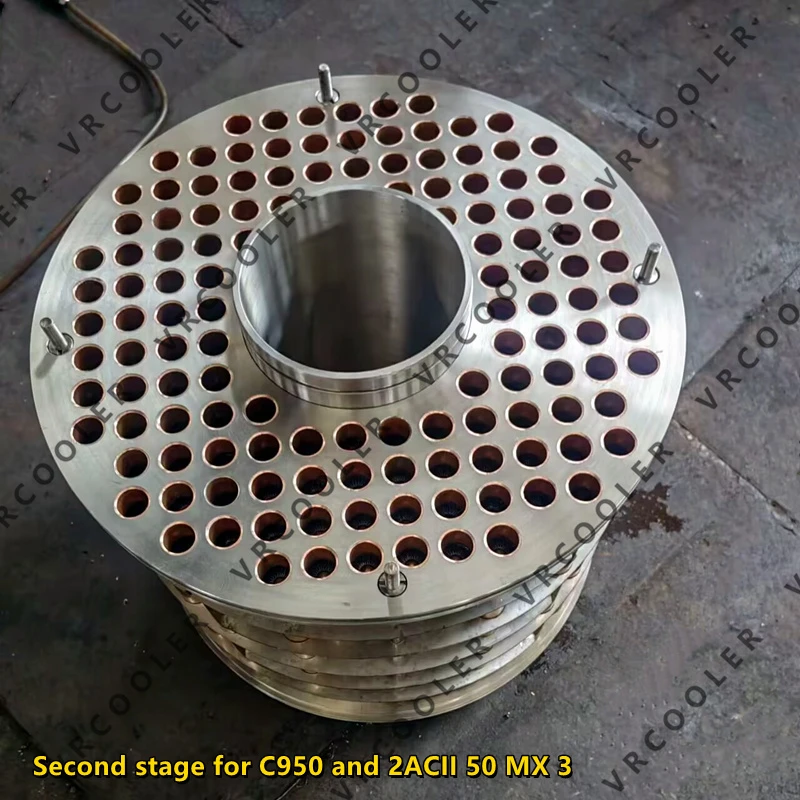

3. CENTAC-III : 2CIII, 2ACII, 3CII, 3CII, 3ACII, 5CII
4. Nouveaux modèles : C250, C350, C700, C750, C950, C1000, C1050
ELLIOT
1. Anciens modèles :
150-330 DA2/DA3
360-550 DA2/DA3
610-1100 DA2/DA3
1100-2250 DA2/DA3
2. Nouveaux modèles :
P 300-400 Plus
P 400-600 Plus
P 500-800 Plus

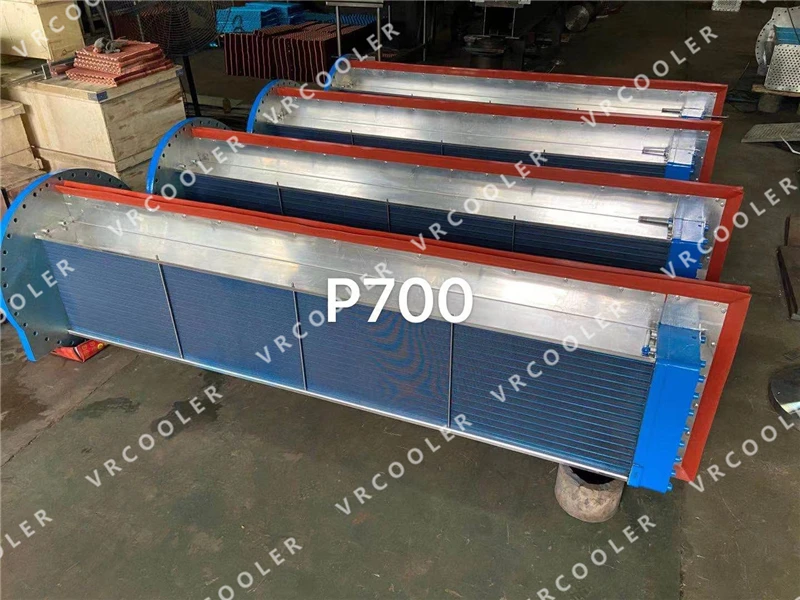

P 700-2250 Plus
CAMERON
TA-18, TA-28, TA-38/48, TA-85, TA-110, TA-160, TA-200
TA-2000, TA-2020, TA-2040, TA-3000,
TA-6000, TA-11000, TA-20000
IHI
TX-M, TX-Z, TX-A, TRE, TRX TXM75, TXM90, TXM100 TXZ140, TXZ165, TXZ200, TXZ230
TXA245, TXA260, TXA325, TXA345, TXA370
TRE20M2-TRE60M2E, TRE40-TRE100E, TRE50M4- TRE90M4E
TRX70M2-TRX130M2, TRX90-TRX170.
Samsung
TM400, TM500, TM600, TM700, TM800, TM900, TM1000, TM1250, TM1500
SM3000, SM5000, SM6000
