Refroidisseur de gaz pour unité de compression de gaz naturel
Un refroidisseur de gaz pour compresseur de gaz naturel est un échangeur de chaleur à haute-pression installé sur des compresseurs de gaz naturel alternatifs/centrifuges. Il est divisé en refroidisseur intermédiaire (refroidisseur inter-étage) et refroidisseur final (refroidisseur final-étage).
Le gaz naturel comprimé chaud circule à l'intérieur des tubes, transférant la chaleur au fluide de refroidissement (air ambiant / eau de refroidissement en circulation). Il abaisse la température des gaz, réduit la puissance de compression, sépare l'eau de condensat et l'huile lubrifiante du compresseur, empêche la formation d'hydrates et protège les pipelines et les équipements en aval.
① Refroidisseur intermédiaire (refroidisseur de gaz inter-étage)
Installé entre les étages de compression pour les compresseurs à plusieurs-étages
Refroidir le gaz-à haute température évacué de l'étage précédent avant d'entrer dans la compression suivante
Réduisez la densité du gaz et réduisez considérablement la consommation d’énergie de compression
Chute de température typique : 140 ~ 180 degrés → 40 ~ 55 degrés
② Refroidisseur final (refroidisseur de gaz final)
Installé après la dernière étape de compression
Refroidir le gaz naturel-à haute pression avant d'entrer dans les pipelines, le stockage ou le système de remplissage de GNC.
Condenser la vapeur d'eau et transporter-l'huile lubrifiante ; séparer via un séparateur en aval
Contrôler la température de sortie du gaz pour répondre aux exigences de transport par pipeline
Deux formes structurelles principales

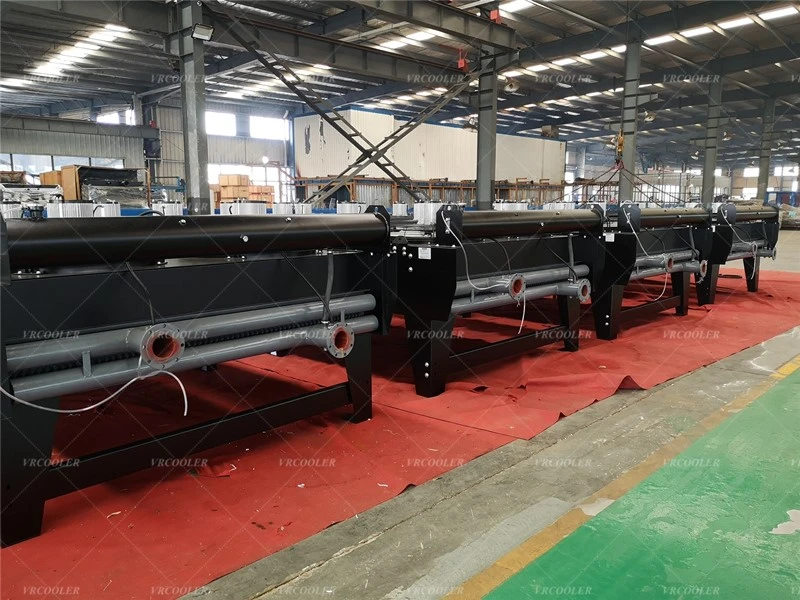

A) Refroidisseur de gaz refroidi par air- (refroidisseur d'air sec/ventilateur à ailettes-ACHE)
Le plus populaire pour les stations de compression à distance, les stations GNC et les sites de puits
Côté tube : gaz naturel-haute pression
Côté air : Air ambiant entraîné par des ventilateurs axiaux
Structure : faisceau de tubes à ailettes de type horizontal/V - ; cadre galvanisé à chaud-par immersion
Ventilateurs : contrôle VFD en fonction de la température de sortie du gaz
Matériau du tube standard : acier au carbone ; Acier duplex 316L / 2205 pour gaz bruts corrosifs (H₂S, chlorure)
B) Eau à coque et tube-Refroidisseur de gaz refroidi
Utilisé pour les stations fixes avec alimentation en eau de refroidissement stable
Le gaz circule à l’intérieur des tubes ; l'eau de refroidissement coule du côté de la coque
Efficacité de transfert de chaleur plus élevée, permet d'obtenir une température de sortie de gaz plus basse
La conception à tête flottante/tube en U-absorbe la dilatation thermique ; est conforme aux normes ASME / TEMA pour les récipients sous pression
Sites de candidature
Stations-service GNC et stations mère/fille GNC
Stations de compression de gazoducs
Unités de compression de têtes de puits de pétrole et de gaz
Compresseurs surpresseurs de biogaz/gaz de décharge
Systèmes de surpression industriels au gaz naturel
Skids de compression de gaz combustible pour centrale électrique
